Лабораторная работа №3
Настройка локальной сети передачи данных

Отчет по Настройке локальной сети передачи данных.

Вариант 4.

Расчет диапазонов подсетей.

- Lan ALan BLan C
Кол-во узлов20201200
Subnet192.168.4.0172.16.4.010.10.4.0
Mask255.255.255.224255.255.255.0255.255.255.0
Broadcast192.168.4.31172.16.4.25510.10.4.255

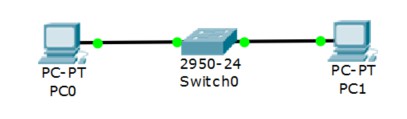

ШАГ 1: Разместить на рабочем поле коммутатор и два компьютера и соединить их

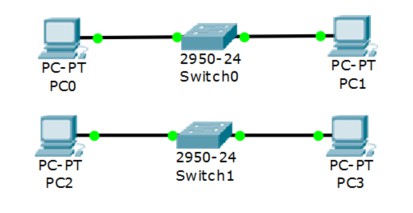

ШАГ 2: Добавить на рабочее поле еще один коммутатор с двумя компьютерами и настроить адресацию из другой подсети

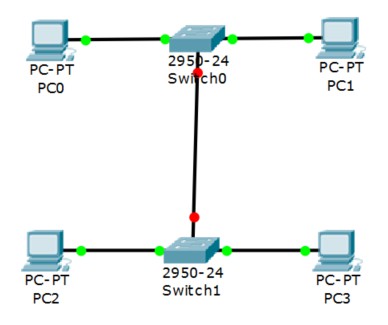

ШАГ 3: Соединить коммутаторы между собой и проверить работоспособность сети (Не работает, так как коммутаторы подсоединяются только к маршрутизаторам)

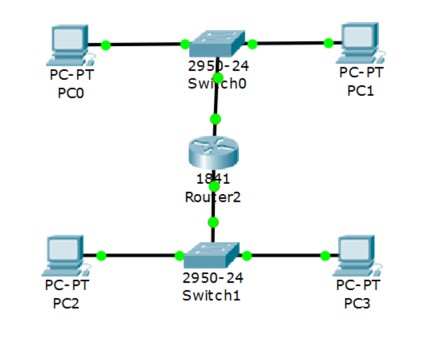

ШАГ 4: Добавить маршрутизатор на рабочее поле

ШАГ 5: Добавить на рабочее поле еще один маршрутизатор. Подключить к нему коммутатор и компьютер

УстройствоIP - адресМаскаШлюз
PC0192.168.4.30255.255.255.224192.168.4.1
PC1192.168.4.29255.255.255.224192.168.4.1
PC2172.16.4.254255.255.255.0172.16.4.1
PC3172.16.4.253255.255.255.0172.16.4.1
PC410.10.4.254255.255.255.010.10.4.1
R0 0/0192.168.4.1255.255.255.224 -
R0 0/1172.16.4.1255.255.255.0 -
R0 0/215.15.4.2255.255.255.252 -
R1 0/110.10.4.1255.255.255.0 -
R1 0/215.15.4.1255.255.255.252 -
Настройка статической маршрутизации производится при помощи команды: ip route [сеть назначения] [маска] [маршрут]
Установить банер на сетевое оборудование: banner motd [баннер]

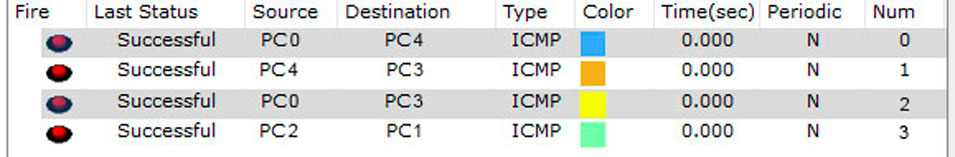

Проверка работоспособности сети:



Пакеты успешно отправляются!
